Profilskenor – urvalsverktyg för linjärstyrningar

Att välja rätt profilskena har en bestående inverkan på maskiners och utrustnings prestanda och livslängd. Men hur hittar du rätt system bland ett brett utbud av alternativ? Kolla in vår blogg för att se vilka kriterier som verkligen betyder något, från lasttyper och noggrannhetskrav till miljö- och installationsförhållanden. Vi kommer att visa dig ett strukturerat tillvägagångssätt för att hjälpa dig att fatta välgrundade beslut och optimera prestandan för dina applikationer på lång sikt.

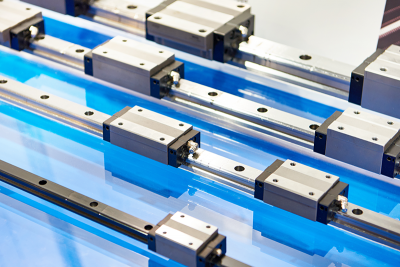

Urvalsverktyg för profilskenor

Korrekt val av profilskenor påverkar avsevärt maskiners och utrustnings prestanda och tillförlitlighet. Många parametrar spelar en roll i detta: från exakta driftsförhållanden, till nödvändig lastkapacitet och precision, till optimerad smörjning och livslängd. Varje tillämpning har unika krav som kräver noggrann planering och urval. Vårt verktyg för val av linjärstyrning ger ett strukturerat tillvägagångssätt för att identifiera rätt profilskenor för dina specifika behov. Sekvensen som visas här som ett exempel placerar huvudfokus på den precision som krävs. Steg för steg förklarar vi hur man analyserar installationsförhållanden, väljer rätt serie och förspänning och överväger viktiga aspekter, såsom friktion, belastning och smörjning. Den grundläggande processen för urvalsproceduren kan variera beroende på valt fokus.

Fastställ urvalsvillkoren

Grunden för varje val börjar med att noggrant fastställa kraven och förutsättningarna. Nedan följer några viktiga urvalskriterier som bör beaktas vid konfiguration av profilskenor. För mer information och en bred översikt över de olika formfaktorerna och alternativen för profilskenor, besök vår blogg om typer, funktion och livslängd för profilskenor.

Färdavstånd

Den färdsträcka som krävs i arbetsområdet är den faktiska färdsträckan när en maskin eller ett system är i drift. Den minsta längden på styrskenorna bestäms av körningen med hänsyn till styrvagnarna och eventuella avstånd som krävs mellan styrvagnarna. En säkerhetsmarginal bör planeras för att inte begränsa färden i skenändarna. I tillämpningar med kort slaglängd kan det också vara användbart att använda ett kamaxeldrev eller en kamspaksmekanism. Kolla in vår blogg om att konvertera rotation till översättning för mer information om hur man bättre bedömer rörelseomvandling och resor när man väljer skenlängd och rätt drivkoncept.

Driftförhållanden

Driftsförhållanden inkluderar, men är inte begränsade till, temperatur, smörjning, livslängd och andra miljöförhållanden. För tuffa förhållanden kan speciella ytbeläggningar och specialdesignade material krävas. Valet av smörjmedels- och smörjintervall är avgörande för guidens livslängd och effektivitet. Tillämpningar i renrum eller under vakuumförhållanden kräver speciella material och tätningssystem. Liknande aspekter avseende smörjning och temperatur måste också observeras för linjära kullager.

Smutsiga miljöer kan kräva skyddssystem som torkar, tätningar eller bälgar. Korrosionsbeständiga material eller specialbeläggningar är viktiga i korrosiva miljöer.

Välj önskad noggrannhet

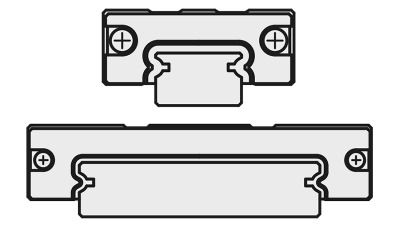

Korrekt klassificering av den precision som behövs förenklar valet av rätt linjärstyrning. Standardiserade precisionsklasser gör att du kan utvärdera lämpligheten av profilskenor för din applikation. T.ex. miniatyrprofilskenor är lämpliga för kompakta tillämpningar med litet fotavtryck och minimal belastning. Medeltunga och tunga modeller är å andra sidan idealiska för industriella tillämpningar med hög belastning och långa färdsträckor. MISUMI-profilskenor finns i hög-, medel-, standard- och låg (kostnadseffektiva) precisionsklasser för båda designerna.

För mer information, se vår blogg Profilskenstyrningar - Precisionsstandarder för MISUMI profilskenstyrningar.

Välj serien

Olika serier erbjuder olika designfunktioner och anpassningsalternativ. Exempelvis kan profilskenor konfigureras med flera vagnar för ökad lastkapacitet. Det finns också olika förspänningar att välja mellan, vilket gör det möjligt att anpassa till de mekaniska kraven i applikationen. Den korrekta kombinationen av skenserier, vagnkonfiguration och förspänning optimerar utformningen av en profilskena.

Välj antal styrvagnar och skenor

Medan skenan ger en exakt färdväg, utför styrvagnen funktionen att styra laster längs denna väg och absorbera krafter och stunder.

Valet av styrvagn och skena bör börja med att noggrant undersöka lasternas typ och storlek. Man skiljer mellan statiska och dynamiska belastningar. Statisk belastning påverkar krafter och moment som verkar på guiden utan rörelse. Dynamiska belastningar orsakas av acceleration, inbromsning eller varierande belastningar under drift. Den tillåtna lastkapaciteten för en enskild styrvagn måste alltid vara större än den faktiska lasten, med hänsyn till säkerhetsfaktorer. Beroende på tillämpningen kan olika konstruktioner som blockvagnar eller flänsvagnar också hjälpa till att uppfylla specifika krav på stabilitet, lastkapacitet eller installationsutrymme.

Skenans dimensioner är också ett kritiskt urvalskriterium. Skenans längd ska täcka färdsträckan plus eventuella säkerhetsavstånd. Samtidigt måste användarna avgöra om önskad längd, bredd och höjd finns tillgängliga som standardmått eller om en anpassad lösning krävs. Den linjära styrningens stabilitet och precision påverkas också av monteringsmetoden och de nödvändiga fästelementen.

Kontrollera precision och förspänning

När profilskenans styrdel har valts baserat på krav och laster krävs en slutlig kontroll av precisionen och förspänningen. Detta är det enda sättet att säkerställa att skenorna och vagnarna ger den noggrannhet och prestanda som krävs i den valda konfigurationen.

Sken- och vagnkonstellationen måste säkerställa att den precision som krävs uppnås för den specifika tillämpningen. Användaren måste avgöra om den valda kombinationen av komponenter uppfyller de önskade noggrannhetsklasserna. Till exempel kan tillämpningar med höga precisionskrav kräva särskilt hårt tolererade skenor och vagnar.

Förspänningen spelar också en central roll här. För att erhålla en förspänning väljs de rullande elementen som är installerade i styrvagnen större än vad som strikt skulle krävas av avståndet mellan styrvagnen och profilskenan. De överdimensionerade rullelementen komprimeras till det tydliga avståndet mellan styrvagnen och profilskenan och deformeras elastiskt. De är förladdade.

Sken- och vagnkonstellationen måste säkerställa att den precision som krävs uppnås för den specifika tillämpningen. Användaren måste avgöra om den valda kombinationen av komponenter uppfyller de önskade noggrannhetsklasserna. Till exempel kan tillämpningar med höga precisionskrav kräva särskilt hårt tolererade skenor och vagnar. Förspänningen spelar också en central roll här. Otillräcklig förspänning kan leda till oönskat spel och begränsad precision, medan överdriven förspänning ökar rullmotståndet och påverkar livslängden negativt. Den valda förspänningen ska därför matcha tillämpningen och även önskad precision.

Ett annat steg är att kontrollera skenornas och vagnens dimensionstoleranser. Standardiserade toleransklasser specificerar vilken noggrannhet vad gäller rakhet, parallellitet och ytfinish som måste upprätthållas. Skenan ska kontrolleras med avseende på avvikelser före installation och uppstart. Metrologiutrustning, såsom mikrometer, höjdmätare eller lasersystem kan användas för att säkerställa att skenan uppfyller specificerade toleranser.

Beräkna livslängden

Beräkning av livslängden för profilskenor är en viktig del av planering och underhåll. Beräkningen bygger på den grundläggande formeln för nominell livslängd, som innehåller olika påverkande faktorer som hårdhetskoefficient, lastkoefficient, temperaturkoefficient och kontaktkoefficient. Dessa faktorer tar hänsyn till påverkan som materialhårdhet, driftsförhållanden och lastfördelning för att säkerställa en realistisk uppskattning av livslängden. Den fastställda livslängden fungerar inte bara som en indikator på styrningens tillförlitlighet, utan också som en planeringsgrund för underhållsintervall och tidsenligt byte för att undvika fel och driftstopp i produktionen.

För detaljerad information om hur man beräknar livslängden för en linjär guide, se vår blogg Profilskenstyrningar - Hur man beräknar livslängden för en linjär guide.

Slutlig verifiering

Som ett sista steg är en omfattande översyn av alla tidigare beslut och antaganden avgörande. Målet är att se till att de valda profilskenorna uppfyller både de tekniska kraven och de specifika villkoren för tillämpningen. Alla urvalskriterier – från installationsförhållanden till belastningsklassningar och moment till precision – måste kontrolleras med avseende på efterlevnad. Tillämpningskraven bör stämmas av med specifikationerna i den valda guiden för att säkerställa att det inte finns några avvikelser.

Potentiella felkällor, såsom otillräcklig smörjning, monteringsfel eller felaktig förladdning, bör granskas och uteslutas. Noggrann kontroll av installationsmetod och dimensioner på skenan och vagnen hjälper till att undvika problem under efterföljande drift. Slutligen bör profilskenorna genomgå ett funktionstest under verkliga driftsförhållanden. Denna sista kontroll säkerställer att guiden ger önskat resultat och fungerar tillförlitligt.

För information om montering och underhåll av profilskenor, se vår blogg Profilskenstyrningar - Montering och underhåll av linjära gejdrar.
